    MW5045系列 单路大功率滑环集电环
    MW5045系列 单路大功率滑环集电环
    • · MW5045是单路大功率滑环集电环
    • · 额定电流从100A 250A 500A到1000A以上。
    • · 优点体积小，重量轻，载流大。
    • · 适用于只需要1路大电流的应用场合，比如焊接，电镀行业等
    • · 力矩小，运转稳定，寿命长,电阻波动小,接触电阻小,保证稳定的传输性能。

    典型应用：

    小型风力发电机、电镀行业设备、加热滚动等需要大功率，大电流的应用设备，另外还有其他工业控制领域也大量用到，如减震器大电流滑环，污水处理设备滑环，高强度石油测井仪器导电滑环，机器人焊接设备滑环，大电流导电滑环，清仓机用粉尘防爆滑环，高温电滑环，加热转轴滑环 yo烘干机，炒料机，加热搅拌机械滑环等等；

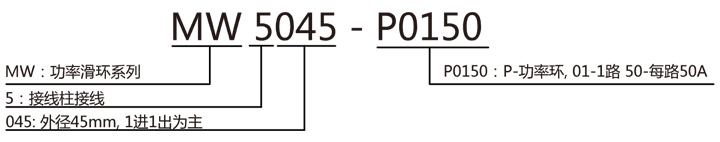

    型号订购说明：


    技术规格参数
    机械技术指标电气技术指标
    参数数值参数数值
    工作寿命2000万转功率
    额定转速250RPM额定电压0~690VAC/VDC
    工作温度-30℃~80℃绝缘电阻≥1000MΩ/500VDC
    工作湿度0~85% RH导线规格接线柱
    接触材料贵金属导线长度标准长度300mm（可据要求调整）
    壳体材料铝合金绝缘强度500VAC@50Hz，60s
    转动扭矩0.1N·m；+0.03N·m/1路动态电阻变化值<0.01Ω
    防护等级IP51



    MW5045单路大功率滑环集电环系列z6com人生就是博导电表
    型号50A100A150A200A250A500A1000A
    MW5045-P01501000000
    MW5045-P011000100000
    MW5045-P011500010000
    MW5045-P012000001000
    MW5045-P012500000100
    MW5045-P015000000010
    MW5045-P0110000000001

    注：N个10A 电流环并起来可作为1路N*10A电流环使用；比如: 2环10A 并起来做作为 1路20A 使用。
    可根据客户要求，可增加信号环道，热电偶信号环道，耐高温等级可选，请咨询客服。

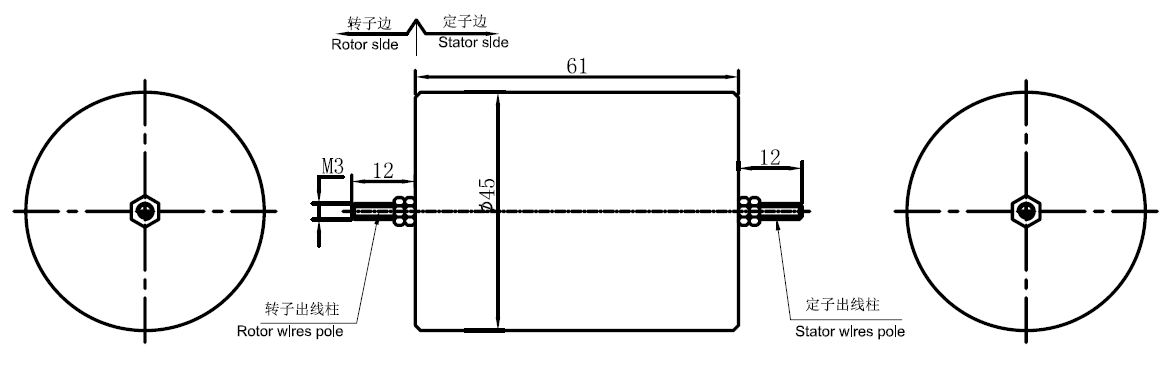

    MW5045-P0150 尺寸图

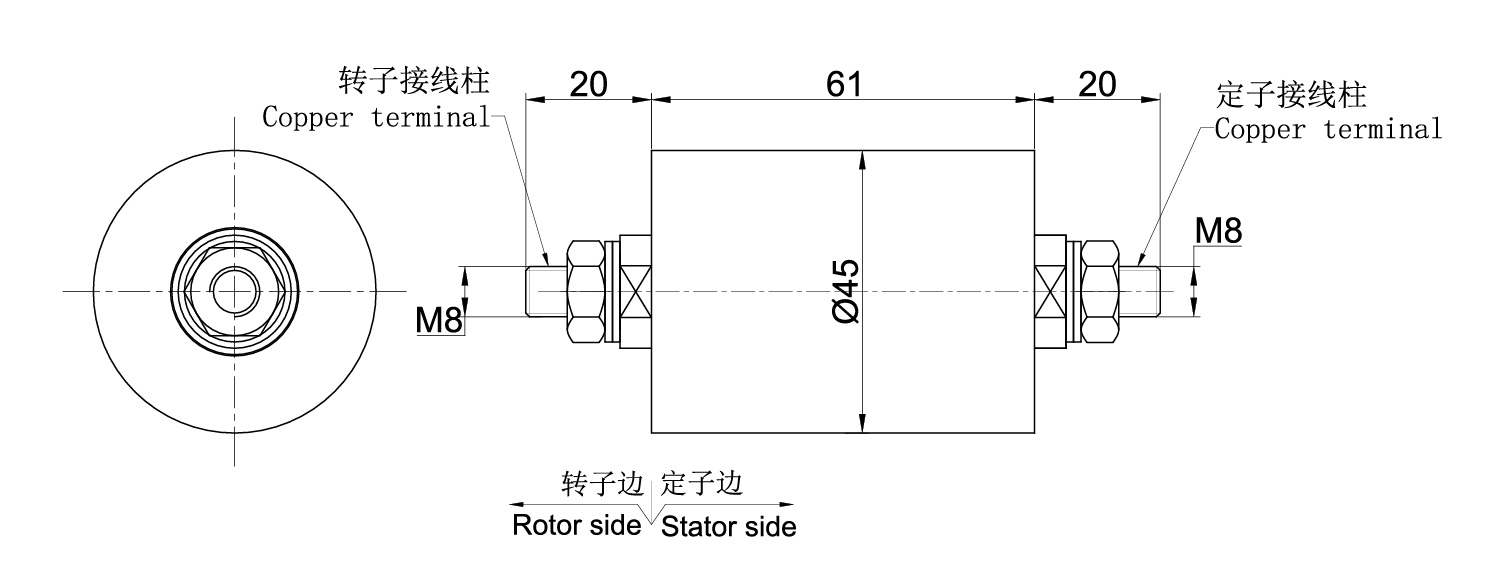

    MW5045-P01100 尺寸图

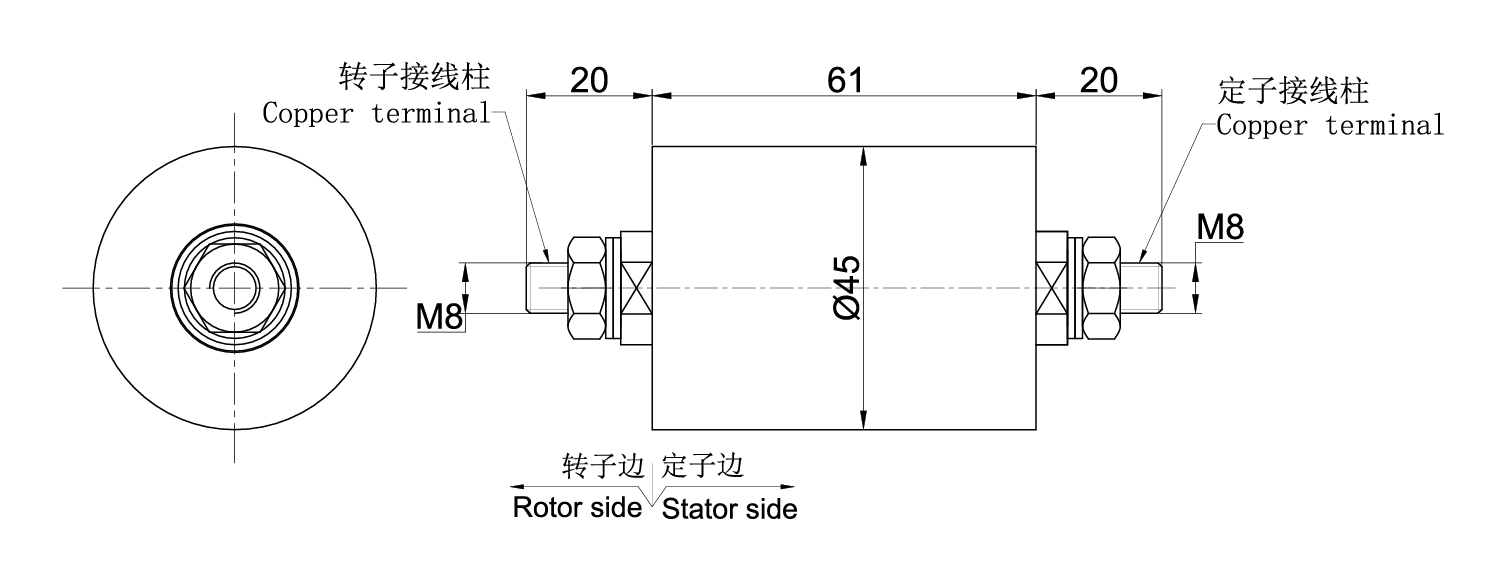

    MW5045-P01150 尺寸图

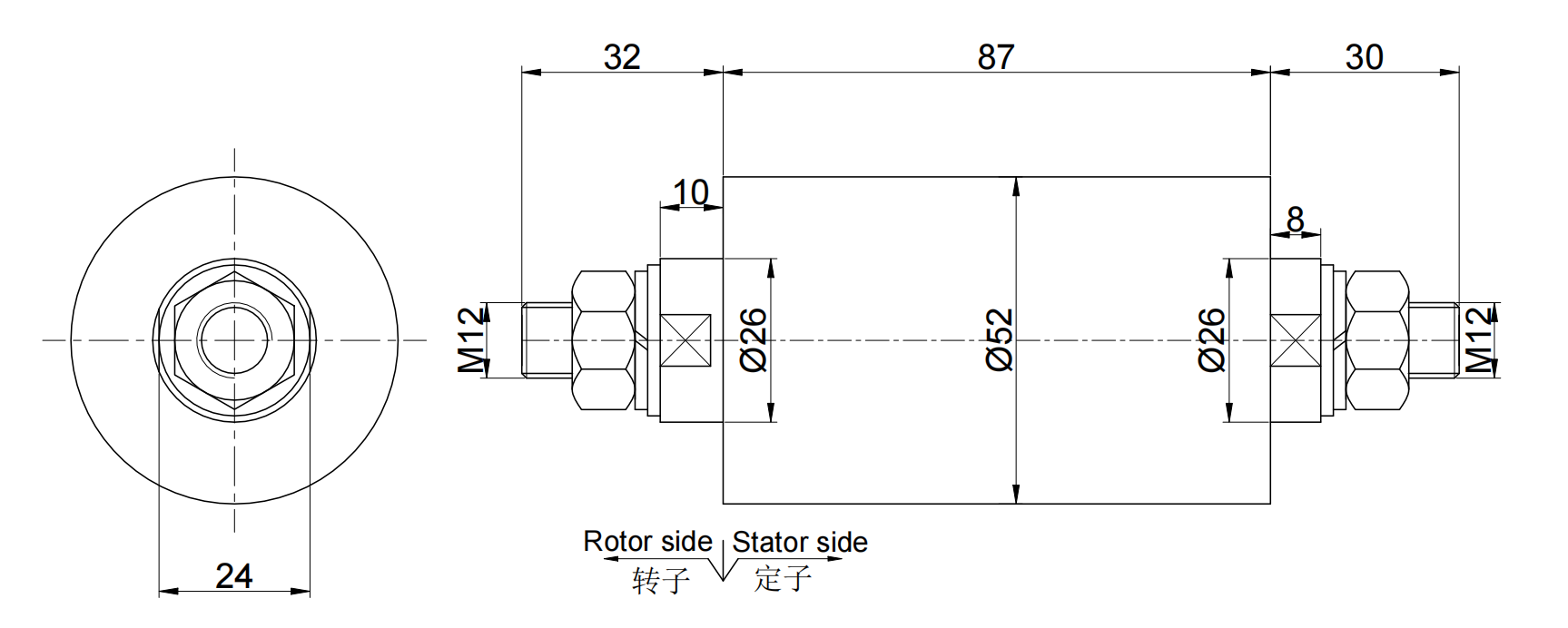

    MW5045-P01200 尺寸图

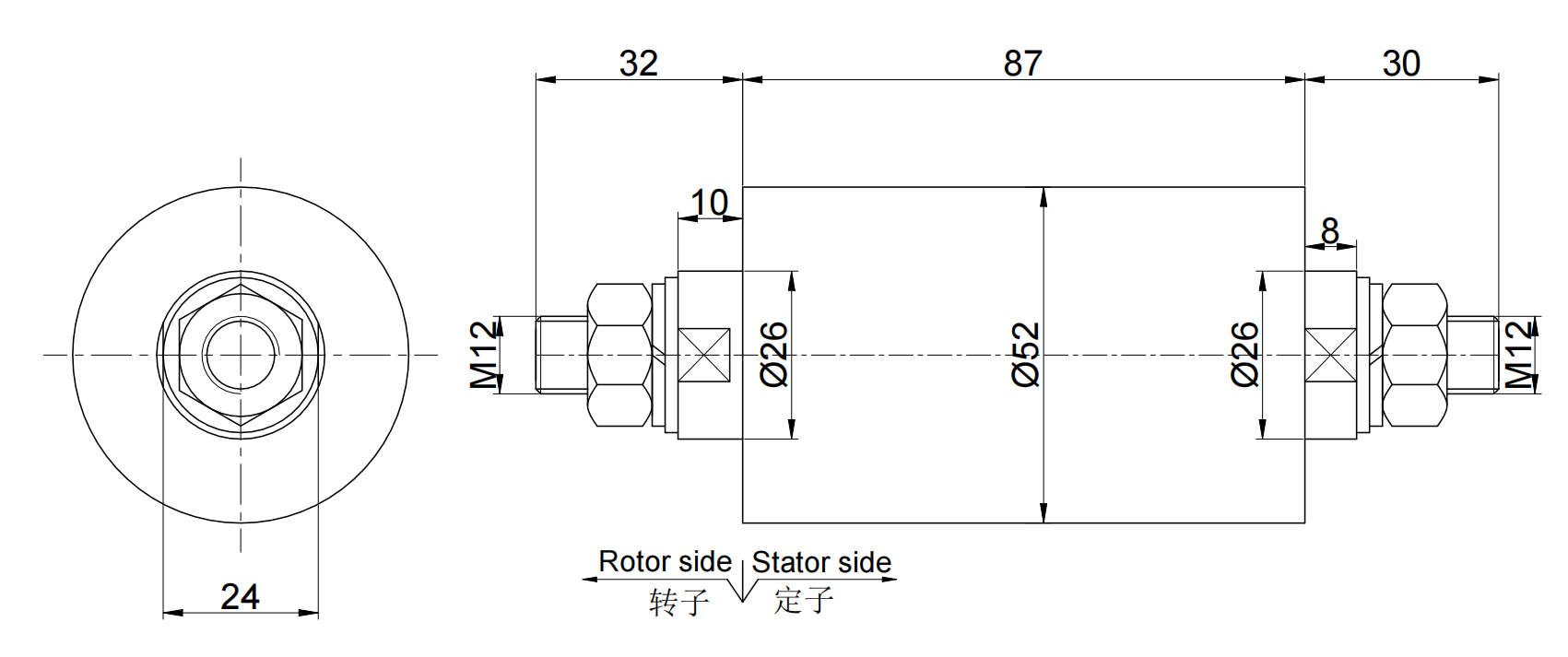

    MW5045-P01250 尺寸图

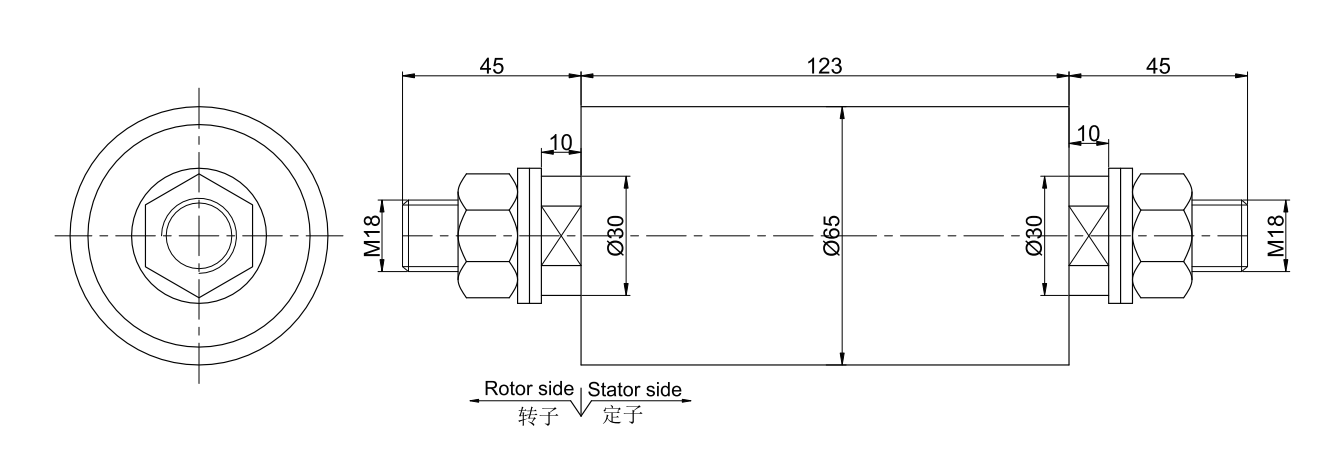

    MW5045-P01500 尺寸图
