    MP310系列 扁平盘式滑环
    MP310系列 扁平盘式滑环
    • · MP310系列2 3 4 6路盘式滑环导电环，内径12.7mm, 全铝合金结构，接触材料采用贵金属+超硬镀金处理，运转稳定，电阻波动小。主要应用在高度空间有限，横向空间基本不受限制的特殊空间要求。

    典型应用：

    扁平盘式滑环，主要应用对安装高度有严格限制的场合，要求360度陆续在旋转且需要保证电源，数字信号，模拟信号不能中断：如旋转门，医用CT,安检设备，以及其他工业自动化设备，智能制造设备， 焊接机器人等；

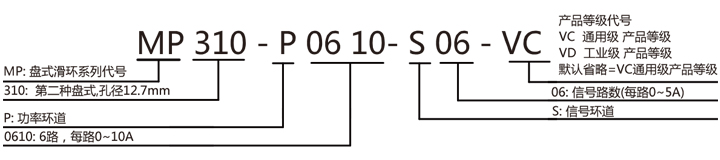

    型号订购说明：

    产品等级表
    产品等级代号最高转速工作寿命接触材料
    VC（通用级）60RPM300万转贵金属
    VD（工业级）200RPM1000万转镀金-镀金

    技术规格参数
    机械技术指标电气技术指标
    参数数值参数数值
    工作寿命参考产品z6com人生就是博导电等级功率信号
    额定转速参考产品z6com人生就是博导电等级额定电压0~440VAC/VDC0~240VAC/VDC
    工作温度-30℃~80℃绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
    工作湿度0~85% RH导线规格AWG18#硅胶线AWG24#硅胶线
    接触材料参考产品z6com人生就是博导电等级导线长度标准长度300mm（可据要求调整）
    壳体材料铝合金绝缘强度500VAC@50Hz，60s
    转动扭矩0.05N.m；+0.03N.m/6路动态电阻变化值<0.01Ω
    防护等级IP51


    MP310扁平盘式滑环z6com人生就是博导电表
    型号信号或5A10A20A长度L(mm)
    MP310-S0220015.8
    MP310-P021002015.8
    MP310-P0210-S0222021.4
    MP310-P041004021.4
    MP310-S0660027
    MP310-P061006027
    MP310-P062000627
    MP310-P0210-S0442027
    MP310-S12120043.8
    MP310-P1210012043.8
    MP310-P1220001243.8
    MP310-P0610-S0666043.8
    MP310-P0620-S0660643.8
    MP310-S18180060.6
    MP310-P1810018060.6
    MP310-P0610-S12126060.6
    MP310-P1210-S06612060.6
    MP310-P0810-S10108060.6
    MP310-S24240077.4
    MP310-P2410024077.4
    MP310-P0610-S18618077.4
    MP310-P1210-S121212077.4

    注：N个10A 电流环并起来可作为1路N*10A电流环使用；比如: 2环10A 并起来做作为 1路20A 使用。
    2 3 4 6路盘式滑环导电环，内径12.7mm，内孔、路数以及电流大小可定制，请联系客服。

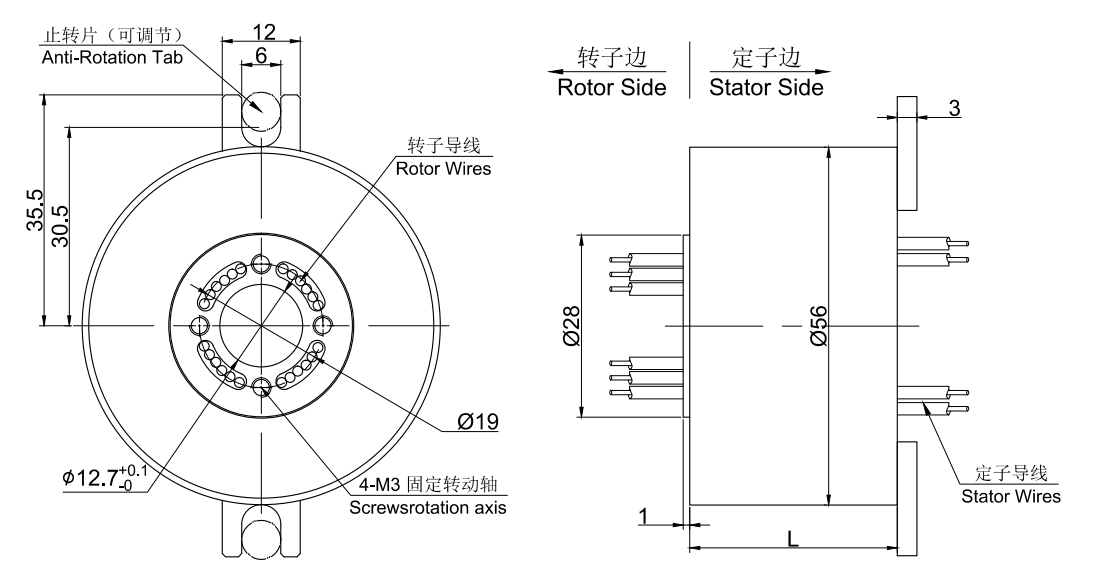

    标准图纸
