    MKD23系列 (2通道 气/气电一体 旋转接头/滑环)
    MKD23系列 2通道端面出气旋转接头/气电一体滑环
    • · MKD23系列是2进2出,端面走气,气/气电一体旋转接头(气滑环), 带G3/8"牙
    • · 且可选同时顺利获得功率动力线,信号线,工业总线,控制线,
      电磁阀,感应线等
    • · 标准为法兰安装形式
    • · 能顺利获得的介质有: 压缩空气,真空等气体

    典型应用:

    此款气动旋转接头是一款扭力小,性价比超高的旋转接头(也叫气滑环或者气电), 速度最大可达600RPM, 可单独传输压缩空气,真空负压的同时,也同时能够传输电源信号,主要应用于360度陆续在旋转且需要保证气压,真空,电源,信号不能中断的场合:如各种自动化非标设备,锂电池设备,手机测试设备,手机高端装备设备,各种激光设备,涂布机 、涂覆隔膜设备 、软包电池用包装膜设备,邦定设备 、贴合设备,电子半导体工业自动化设备;光电平板显示(LCD/LCM/TP/OLED/PDP)工业自动化设备、检测设备、其他自动化非标专业设备等等。

    技术规格参数
    旋转接头部分技术指标机械技术指标
    参数数值参数数值
    通道数2进2出, G3/8"工作寿命1000万转以上
    最大压力1MPa (可定制高压),真空 0.01torr额定转速500RPM
    扭矩与接口尺寸相关,详见z6com人生就是博导电表工作温度-30℃~80℃
    电气技术指标工作湿度0~85% RH
    参数数值接触材料贵金属
    功率信号壳体材料铝合金
    额定电压0~440VAC/VDC0~440VAC/VDC防护等级IP51
    绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
    导线规格AWG16#镀锡铁氟龙AWG22#镀锡铁氟龙
    导线长度标准长度300mm(可据要求调整)
    绝缘强度500VAC@50Hz,60s
    动态电阻变化值<0.01Ω

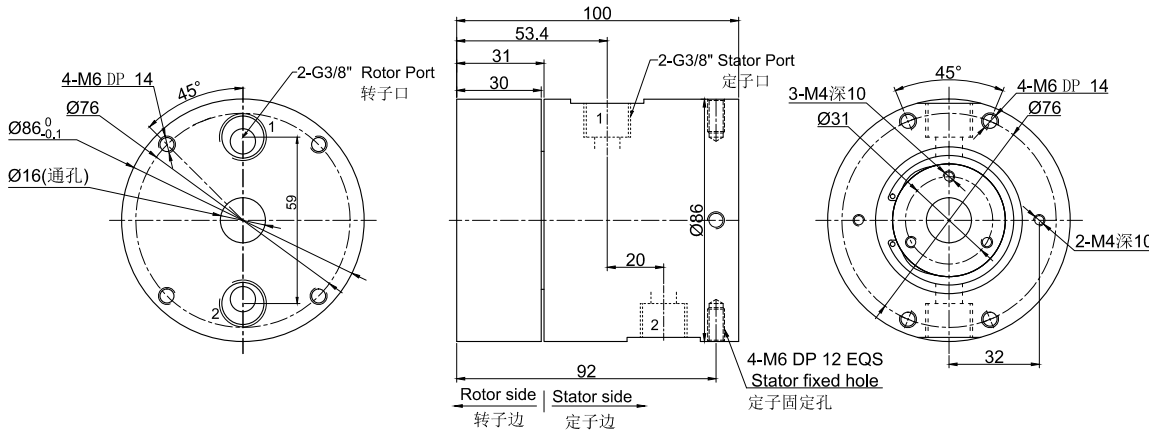

    MKD23(纯气动旋转接头) 尺寸图 2进2出G3/8"牙


    z6com人生就是博导电表
    型号气体通道接口尺寸可适应气管
    MKD232G3/8"10~12mm

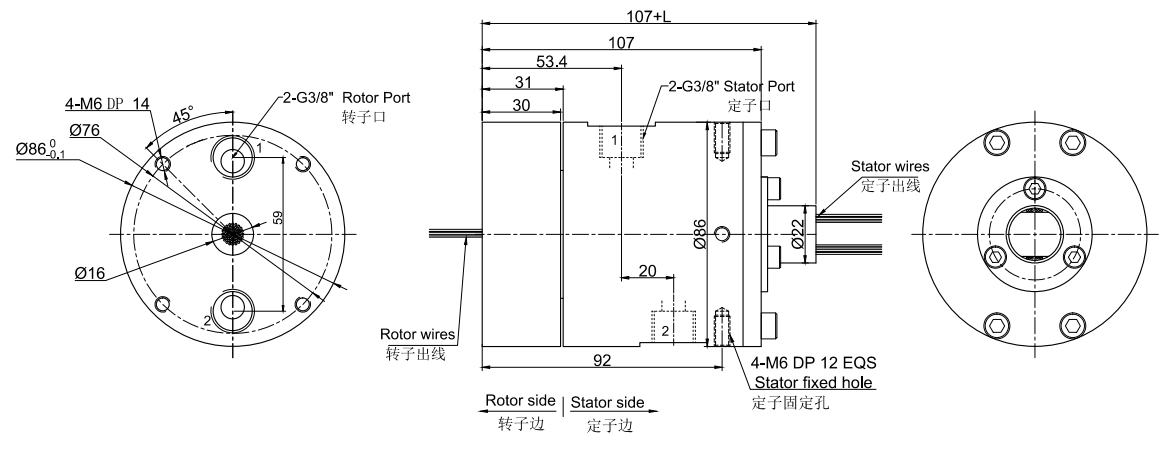

    MKD23S-S12(S18,S24,S36) 尺寸图 2进2出G3/8"牙+12~36路信号(2A)


    z6com人生就是博导电表
    型号气体通道接口尺寸可适应气管信号或者2AL(mm)
    MKD23-S122G3/8"10~12mm1222.5
    MKD23-S182G3/8"10~12mm1829.5
    MKD23-S242G3/8"10~12mm2440.1
    MKD23-S362G3/8"10~12mm3653.8

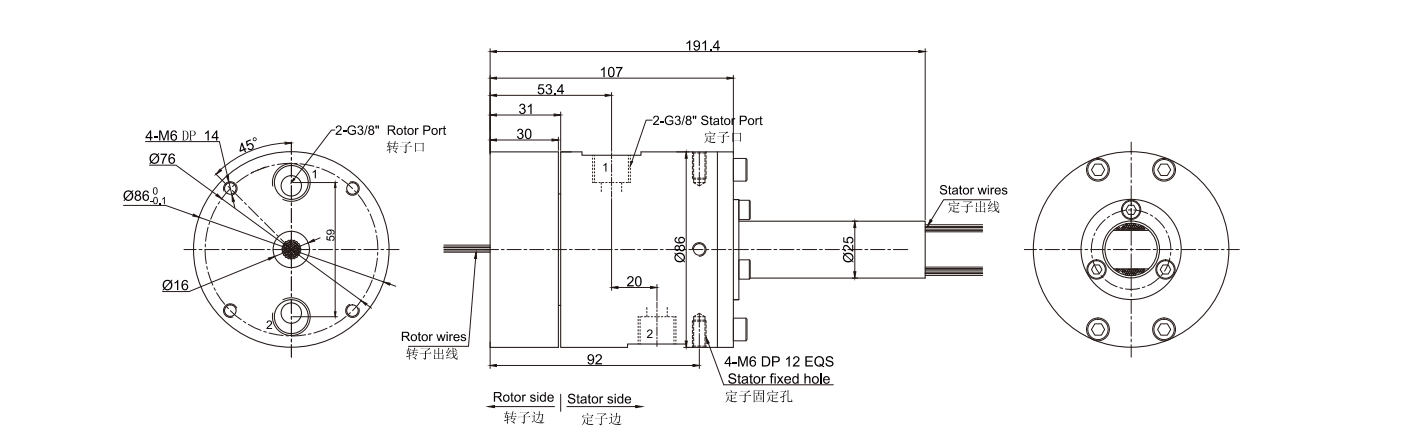

    MKD23S-S56 尺寸图 2进2出G3/8"牙


    z6com人生就是博导电表
    型号气体通道接口尺寸可适应气管信号或者2A长度
    MKD23-S562G3/8"10~12mm56191.4

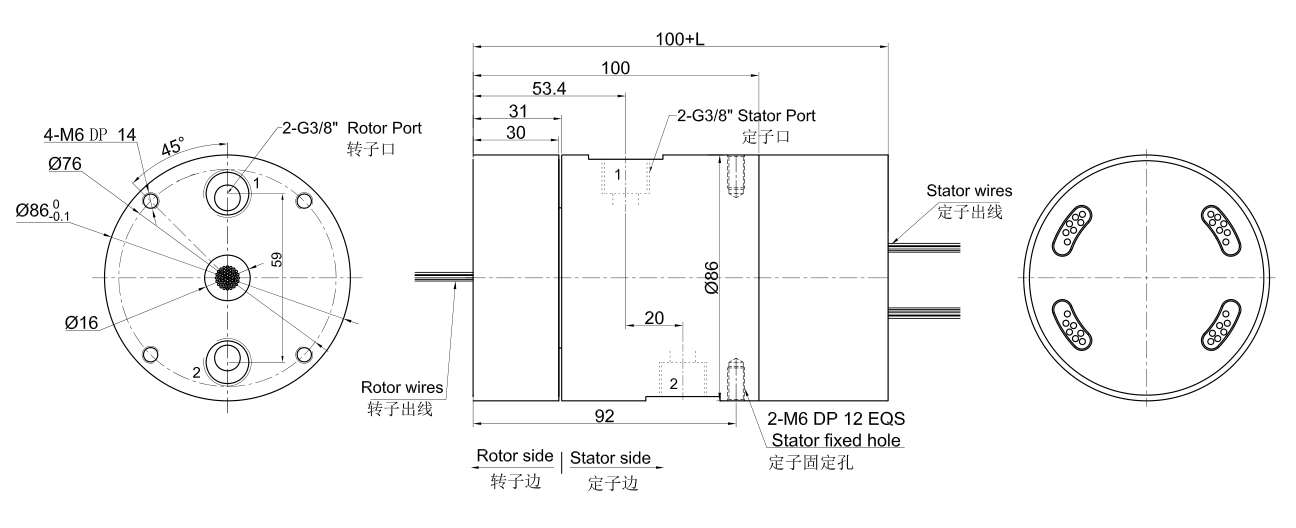

    MKD23-PXX-SXX 尺寸图, 2进2出G1/8牙 + 信号(5A)/10A


    z6com人生就是博导电表
    型号气体通道接口尺寸可适应气管10A信号(5A)L(mm)
    MKD23-P06102G3/8"10~12mm6045.2
    MKD23-S062G3/8"10~12mm0645.2
    MKD23-P12102G3/8"10~12mm12065.6
    MKD23-P0610-S062G3/8"10~12mm6665.6
    MKD23-S122G3/8"10~12mm01265.6
    MKD23-P18102G3/8"10~12mm18086
    MKD23-P0610-S122G3/8"10~12mm61286
    MKD23-P1210-S062G3/8"10~12mm12686
    MKD23-S182G3/8"10~12mm01886
    MKD23-S242G3/8"10~12mm024106.4
    MKD23-P0610-S182G3/8"10~12mm618106.4
    MKD23-S302G3/8"10~12mm030126.8
    MKD23-S362G3/8"10~12mm036150.2

    备注:10A和信号(5A)可以任意组合,详情请咨询客服。
