MK83系列 (8通道气/气电一体旋转接头/滑环)

· MK83系列是8进8出旋转接头，8通道气，真空，可组合6路电，12路电, 带G3/8"牙
· 且可选同时顺利获得功率动力线，信号线，工业总线，控制线，
电磁阀，感应线等
· 标准为法兰安装形式
· 能顺利获得的介质有: 压缩空气，真空等气体

下载产品手册下载3D模型

典型应用：

此款气动旋转接头是一款扭力小，性价比超高的旋转接头（也叫气滑环或者气电），速度最大可达600RPM, 可单独传输压缩空气，真空负压的同时，也同时能够传输电源信号，主要应用于360度陆续在旋转且需要保证气压，真空，电源，信号不能中断的场合：如各种自动化非标设备，锂电池设备，手机测试设备，手机高端装备设备，各种激光设备，涂布机、涂覆隔膜设备、软包电池用包装膜设备，邦定设备、贴合设备，电子半导体工业自动化设备；光电平板显示（LCD/LCM/TP/OLED/PDP）工业自动化设备、检测设备、其他自动化非标专业设备等等。

技术规格参数
旋转接头部分技术指标			机械技术指标
参数	数值		参数	数值
通道数	8进8出, G3/8"		工作寿命	1000万转以上
最大压力	1MPa (可定制高压)，真空 0.01torr		额定转速	500RPM
扭矩	与接口尺寸相关，详见z6com人生就是博导电表		工作温度	-30℃~80℃
电气技术指标			工作湿度	0~85% RH
参数	数值		接触材料	贵金属
	功率	信号	壳体材料	铝合金
额定电压	0~440VAC/VDC	0~440VAC/VDC	防护等级	IP51
绝缘电阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
导线规格	AWG16#镀锡铁氟龙	AWG22#镀锡铁氟龙
导线长度	标准长度300mm（可据要求调整）
绝缘强度	500VAC@50Hz，60s
动态电阻变化值	<0.01Ω

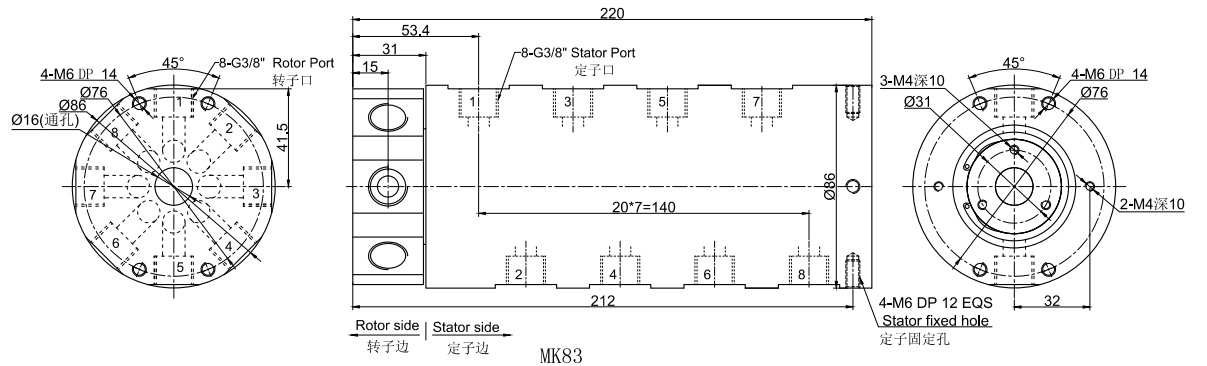

MK83(纯气动旋转接头) 尺寸图 8进8出G3/8"牙

z6com人生就是博导电表
型号	气体通道	接口尺寸	可适应气管
MK83	8	G3/8"	10~12mm

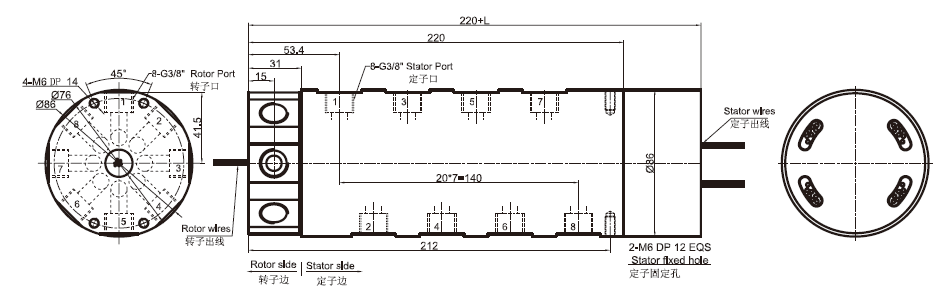

MK83S-S12(S18,S24,S36) 尺寸图 8进8出G3/8"牙+12~36路信号(2A)

z6com人生就是博导电表
型号	气体通道	接口尺寸	可适应气管	信号或者2A	L(mm)
MK83-S12	8	G3/8"	10~12mm	12	21
MK83-S18	8	G3/8"	10~12mm	18	28
MK83-S24	8	G3/8"	10~12mm	24	38.6
MK83-S36	8	G3/8"	10~12mm	36	52.3

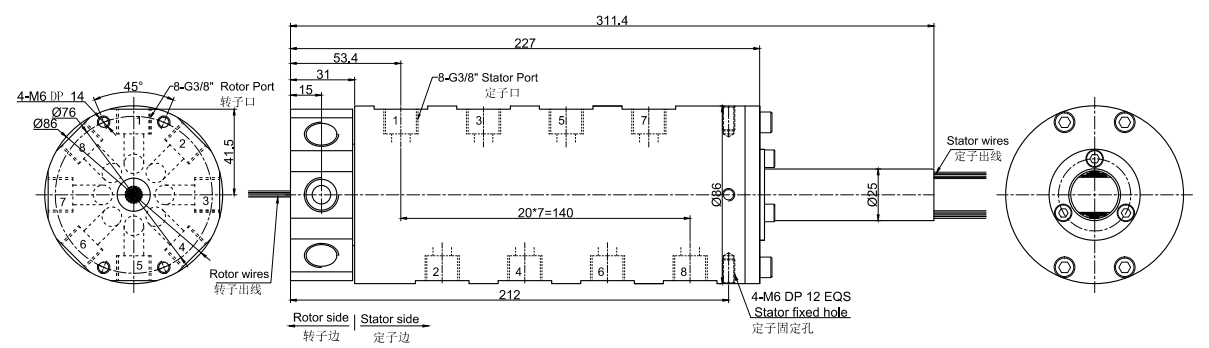

MK83S-S56 尺寸图 8进8出G3/8"牙

z6com人生就是博导电表
型号	气体通道	接口尺寸	可适应气管	信号或者2A	长度
MK83-S56	8	G3/8"	10~12mm	56	311.4

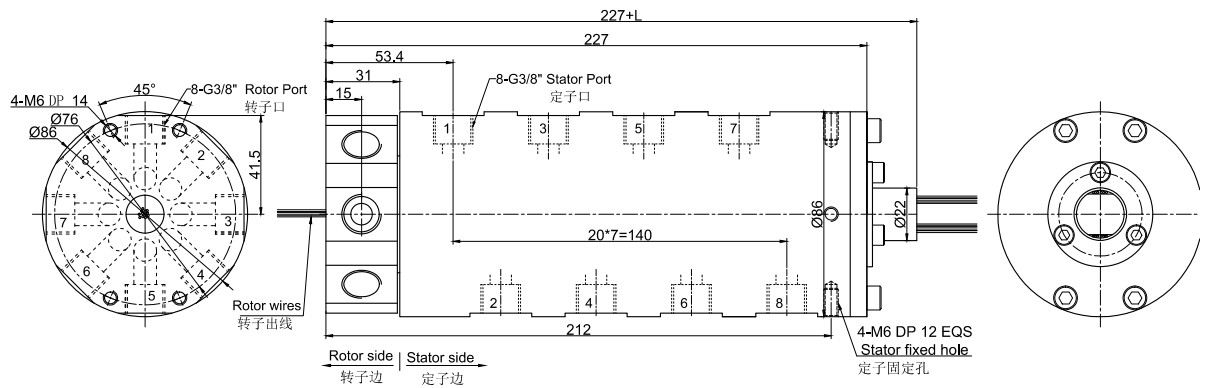

MK83-PXX-SXX 尺寸图， 8进8出G1/8牙 + 信号（5A）/10A

z6com人生就是博导电表
型号	气体通道	接口尺寸	可适应气管	10A	信号(5A)	L(mm)
MK83-P0610	8	G3/8"	10~12mm	6	0	45.2
MK83-S06	8	G3/8"	10~12mm	0	6	45.2
MK83-P1210	8	G3/8"	10~12mm	12	0	65.6
MK83-P0610-S06	8	G3/8"	10~12mm	6	6	65.6
MK83-S12	8	G3/8"	10~12mm	0	12	65.6
MK83-P1810	8	G3/8"	10~12mm	18	0	86
MK83-P0610-S12	8	G3/8"	10~12mm	6	12	86
MK83-P1210-S06	8	G3/8"	10~12mm	12	6	86
MK83-S18	8	G3/8"	10~12mm	0	18	86
MK83-S24	8	G3/8"	10~12mm	0	24	106.4
MK83-P0610-S18	8	G3/8"	10~12mm	6	18	106.4
MK83-S30	8	G3/8"	10~12mm	0	30	126.8
MK83-S36	8	G3/8"	10~12mm	0	36	150.2
