GT2586系列_孔径25.4mm_外径86mm_过孔导电滑环

GT2586系列标准整体式精密导电滑环

· 外径86mm, 通孔直径为25.4mm（适用于<=25.4mm）的标准系列整体式精密导电滑环。*注意：如需<25.4mm的内孔，可顺利获得加内衬轴套解决。
· 标准化产品，有库存
· 镀金环+合金刷（镀金）
· 支持信号，功率混合传输
· 可基于标准型号定制电路数和电流电压
· 典型应用：led大屏旋转，大型LED旋转广告屏

下载产品手册下载3D模型

典型应用：

过孔式导电滑环是现在工业滑环里面性价比最高，最畅销的一个系列产品，主要应用于360度陆续在旋转且需要保证电源，信号不能中断的场合：如各种雷达，安防设备，娱乐设备，各种机器人、机械手，各种浮空器，各种风力发电设备吹瓶机，灯检机，各种转台，游乐游艺设备，虚拟3D，VR设备，车载卫星天线，船载卫星电线，电缆卷筒，擦窗机设备，旋转餐桌，旋转舞台，旋转屏幕，旋转餐厅，电动工程机械，最新的VR模拟仿真设备等，尤其是在led大屏旋转滑环应用得最为广泛。

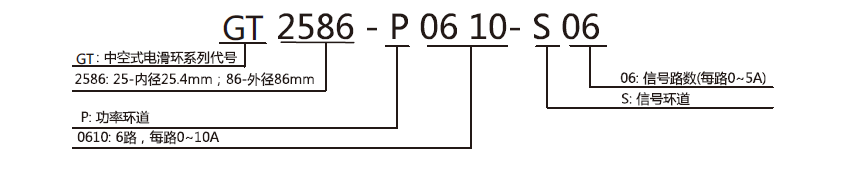

型号订购说明：

技术规格参数
机械技术指标		电气技术指标
参数	数值	参数	数值
工作寿命	1亿转		功率	信号
额定转速	1~1800RPM	额定电压	0~690VAC/VDC	0~440VAC/VDC
工作温度	-30℃~80℃	绝缘电阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
工作湿度	0~85% RH	导线规格	AWG16#镀锡铁氟龙	AWG22#镀锡铁氟龙
接触材料	贵金属	导线长度	标准长度300mm（可据要求调整）
壳体材料	铝合金	绝缘强度	800VAC@50Hz，60s
转动扭矩	0.1N.m；+0.03N.m/6路	动态电阻变化值	<0.03Ω
防护等级	IP51

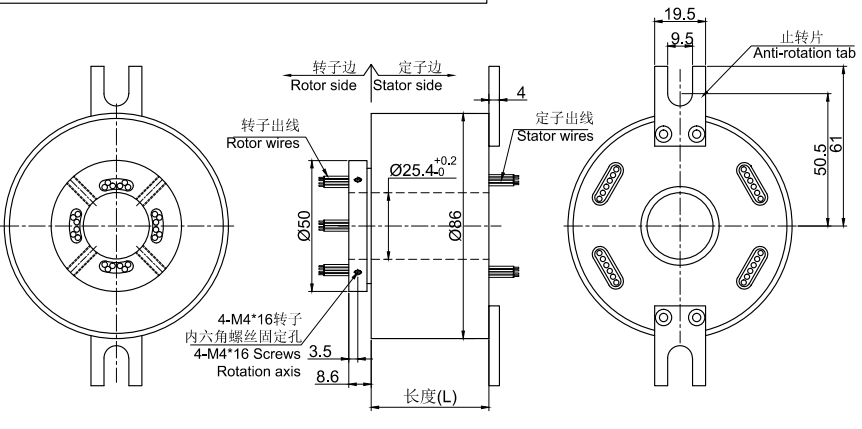

GT2586系列过孔滑环z6com人生就是博导电表
型号	10A	信号或5A	长度 L（mm)	型号	10A	信号或5A	长度 L（mm)
GT2586-S06	0	6	55.6	GT2586-S30	0	30	151.8
GT2586-P0210-S04	2	4	55.6	GT2586-P0610-S24	6	24	151.8
GT2586-P0410-S02	4	2	55.6	GT2586-P1210-S18	12	18	151.8
GT2586-P0610	6	0	55.6	GT2586-P1810-S12	18	12	151.8
GT2586-S12	0	12	78.4	GT2586-P2410-S06	24	6	151.8
GT2586-P0210-S10	2	10	78.4	GT2586-P3010	30	0	151.8
GT2586-P0410-S08	4	8	78.4	GT2586-S36	0	36	174.6
GT2586-P0610-S06	6	6	78.4	GT2586-P0610-S30	6	30	174.6
GT2586-P0810-S04	8	4	78.4	GT2586-P1210-S24	12	24	174.6
GT2586-P1010-S02	10	2	78.4	GT2586-S1810-S18	18	18	174.6
GT2586-P1210	12	0	78.4	GT2586-P2410-S12	24	12	174.6
GT2586-S18	0	18	101.2	GT2586-P3610	36	0	174.6
GT2586-P0210-S16	2	16	101.2	GT2586-S48	0	48	220.2
GT2586-P0410-S14	4	14	101.2	GT2586-P0610-S42	6	42	220.2
GT2586-P0610-S12	6	12	101.2	GT2586-P1210-S36	12	36	220.2
GT2586-P0810-S10	8	10	101.2	GT2586-P1810-S30	18	30	220.2
GT2586-P1010-S08	10	8	101.2	GT2586-P2410-S24	24	24	220.2
GT2586-P1210-S06	12	06	101.2	GT2586-S60	0	60	270.8
GT2586-P1410-S04	14	04	101.2	GT2586-P0610-S54	6	54	270.8
GT2586-P1610-S02	16	2	101.2	GT2586-P1210-S48	12	48	270.8
GT2586-S24	0	24	124	GT2586-P1810-S42	18	42	270.8
GT2586-P0610-S18	6	18	124	GT2586-P2410-S36	24	36	270.8
GT2586-P1210-S12	12	12	124	GT2586-S72	0	72	316.4
GT2586-P1810-S06	18	6	124	GT2586-S84	0	84	365
GT2586-P2410	24	0	124	GT2586-S96	0	96	410.6
